CL500型履帶式牽引車
發布時間:2018/7/25 13:33:48

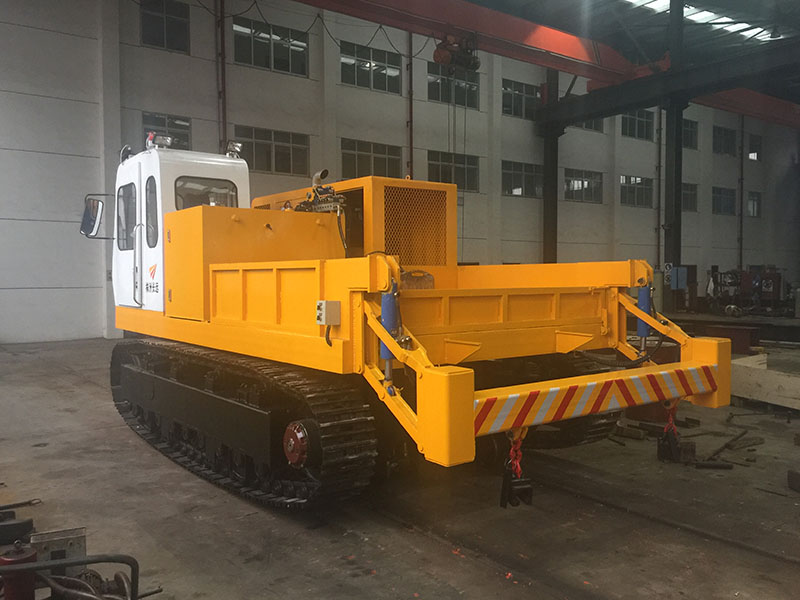

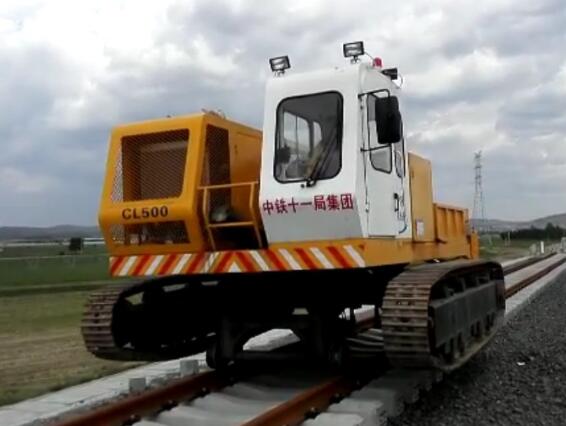

1. 概述及主要結構
CL500型履帶式牽引車是一種可變跨式履帶牽引車輛,針對有砟道床長鋼軌推送鋪設綜合效率低,參考了綜合效率較高的無砟道床前拖拉后推送式鋪軌法,采用拖拉式鋪軌技術,可有效地解決有砟道床曲線較多、半徑較小、鋼軌鋪設困難、鋪設效率低等問題。它具有牽引力大、使用靈活、模塊化程度高、可變跨、可過軌走形等特點。履帶式牽引鋪軌法,適用于長度100-500m、軌重不大于60kg/m長軌條組成的標準軌距有砟道床軌道鋪設作業,能滿足我國鐵路有砟道床鋪設無縫線路的要求。本牽引車作為有碴道床長鋼軌鋪軌機組的核心設備。牽引車由司機室、動力室、底盤、走行機構、6t拖拉卷?yè)P、滾輪托架、軌條夾鉗、動力系統、液壓系統、電控系統等組成。
2.基本尺寸及主要性能參數

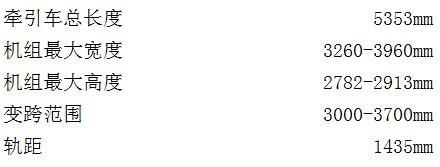

2.1 基本尺寸

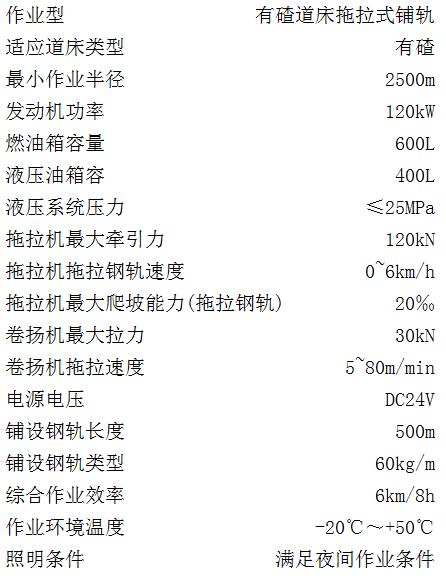

2.2 主要性能參數
