1. 概述及主要結構

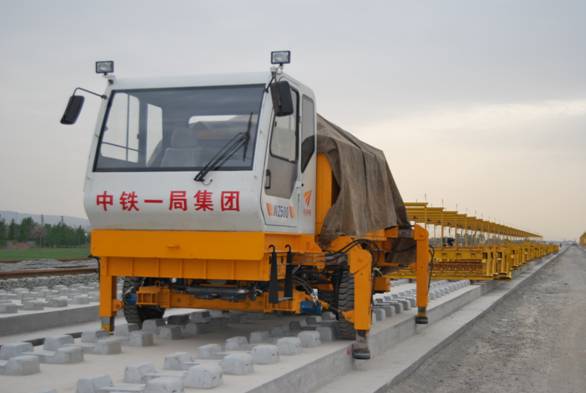

    WZ500E型無砟道床長軌條鋪軌機組吸收了國內外現有無砟道床長軌條鋪軌機組的優點，并有效地克服了他們的不足，采用了自動導向、大噸位牽引、提高鋪軌機組作業效率、確保鋪軌機組的安全性與可靠性等關鍵技術，具有牽引力大、無損道床扣件、綜合作業效率高、可靠性高、擁有我國自主知識產權等特點，能滿足我國高速鐵路無砟道床一次性鋪設無縫線路的要求。該鋪軌機組采用前拖拉后推送式鋪軌法，適用于長度100～500m、軌重不大于60Kg/m長軌條組成的標準軌距無砟道床軌道。WZ500E型無砟道床長軌條鋪軌機組采用前拖拉后推送式兩種兼容鋪軌作業法。設備構成按機組前后位置組成：主要由100個滾輪 + 運輸小平車+ 引導車 + 滾輪小車Ⅰ + 滾輪小車Ⅱ + 滾輪小車Ⅲ + 分軌推送車 + 過渡順坡車 + 鋼軌運輸車組。

2. 主要技術參數

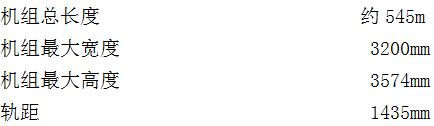

2.1 基本尺寸

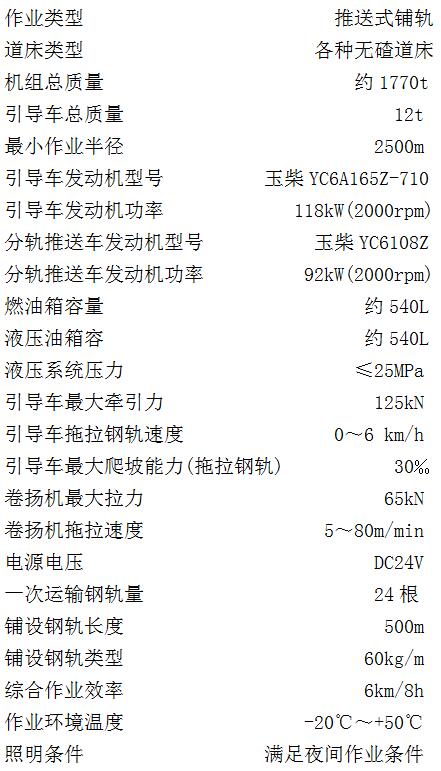

2.2 主要性能參數
