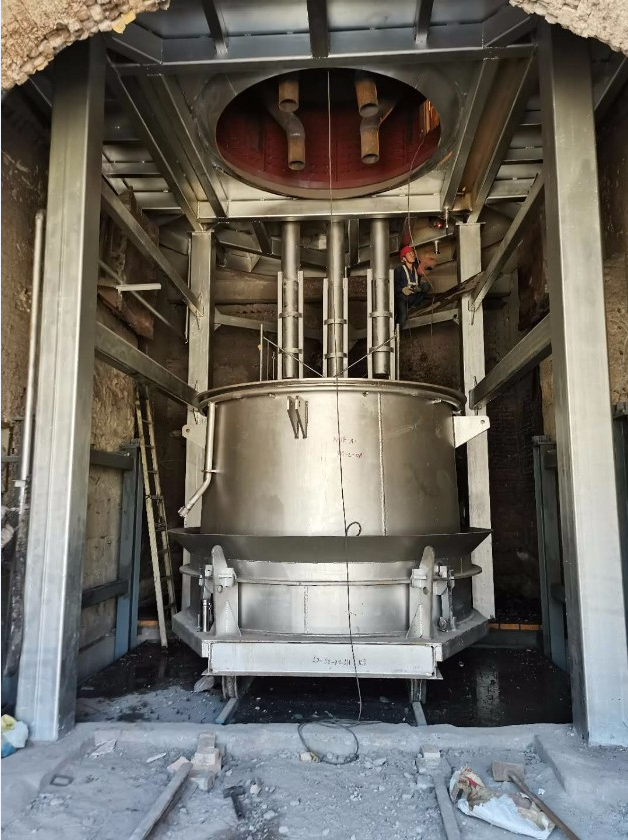

一.電爐結構形式

  爐殼為雙層外水冷噴淋冷卻，通過臺車拖動。爐蓋為直桶爐蓋（內側可砌耐材），側面同時設置二個觀察門，頂部有三個電極孔，三個加料孔，一個觀察孔，頂蓋與桶體能分開，桶體外側有缺口供爐體開進開出。電極臂采用固定不旋轉式，電極升降采用變頻自動控制并可自動和手 動轉換，靈敏度可調，氣動松開（彈簧夾緊）。短網系統應能滿足長期超載30%,短期過載40%的要求。變頻式操作臺含外置功率表和電度表（電度表精確到小數點2位）。

二.電爐技術參數

1、變壓器額定容量          1500KVA/10KV （可長期過載30%,短期過載 40%）

2、一次電壓              10KV

3、二次電壓              110、120、133、145、160、170V

4、二次額定最大電流         6500A

5、冷卻方式              空冷

6、出線方式              頂岀線

7、爐殼上口內徑           φ2400mm

8、爐殼下口內徑           φ2600mm

9、爐殼高度               2100mm

10、電極直徑             φ250mm（可方便的換成φ200電極）

11、電極內側距離          520?580mm可調
